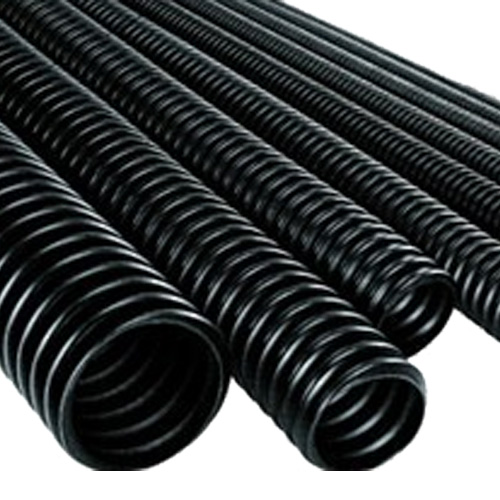

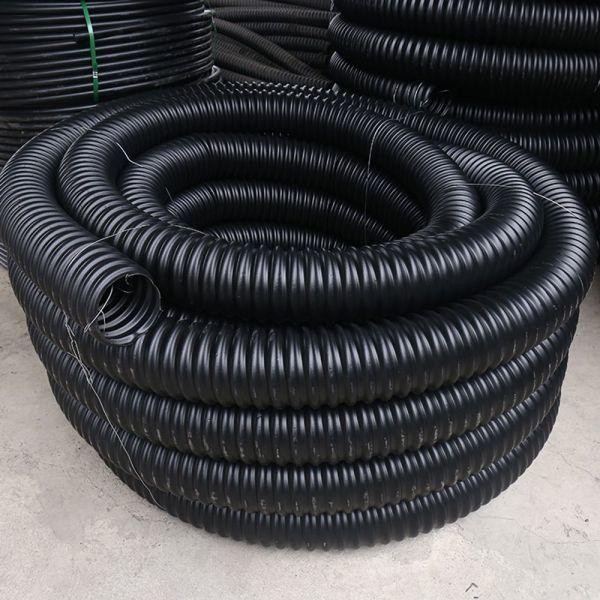

ELP 전선관 종류
ELP는 특정 문자의 약어가 아니고 특정 제품의 명칭에서 유래되어 사용되고 있습니다.
ELP 전선관의 명칭은 파상형 경질 폴리에틸렌 전선관(Corrugated Hard Polyethylene Pipe)으로 일본에서는 FEP(Flexible Electric Pipe) 관이라고 불리고 있습니다.
기호는 KS C 8455입니다.
공사현장에서 지중 매립용으로 택지개발, 공원 조성, 전선지중화 공사에 가장 많이 사용하는 전선관 입니다.
ELP 전선관 특징
주름이 있어 굴곡성이 우수하고 압축강도가 매우 강하여 매설후 하중에도 변형이 거의 없습니다.
케이블 입선시 연락선이 들어 있어 입선이 용이하며 길이가 길어 연결 부분이 적고 내식성과 내 약품 성도 우수합니다.
공사비가 저렴하고 절연성이 뛰어난게 특징입니다.
ELP 전선관 규격
ELP 전선관 규격은 아래 표를 확인하시기 바랍니다.
| 호칭 규격 | 내경(d) | 외경(D) | 피치 | 두께 (t) | 길이(Roll) |
| 30 | 30 ± 2.0 | 40 ± 2.0 | 10 ±0.5 | 1.3 | 100 |
| 40 | 40 ± 2.0 | 53.5 ± 2.0 | 13 ± 0.8 | 1.3 | 100 |
| 50 | 50 ± 2.5 | 64.5 ± 2.5 | 17 ± 1.0 | 1.3 | 100 |
| 65 | 65 ± 2.5 | 84.5 ± 2.5 | 21 ± 1.0 | 1.5 | 100 |
| 80 | 80 ± 3.0 | 105 ± 3.0 | 25 ± 1.0 | 1.5 | 100 |
| 100 | 100 ± 4.0 | 130 ± 4.0 | 30 ± 1.0 | 2.0 | 100 |
| 125 | 125 ± 4.0 | 160 ± 4.0 | 38 ± 1.0 | 2.5 | 50 |
| 150 | 150 ± 4.0 | 188 ± 4.0 | 45 ± 1.5 | 3.0 | 50 |
| 175 | 175 ± 4.0 | 230 ± 4.0 | 55 ± 1.5 | 3.5 | 30 |
| 200 | 200 ± 4.0 | 260 ± 4.0 | 60 ± 1.5 | 4.0 | 30 |
